如何高效掌握PowerDesigner的使用技巧？

使用PowerDesigner进行数据库设计是一个高效且强大的过程，它能够帮助用户从概念数据模型（CDM）到物理数据模型（PDM）的转换，并最终生成可执行的SQL脚本和可视化文档，以下是一个详细的使用教程：

1、软件介绍：

PowerDesigner是一款由Sybase公司开发的CASE工具集，主要用于数据库设计和管理信息系统的分析与设计。

它支持多种模型，包括概念数据模型（CDM）、物理数据模型（PDM）、面向对象模型（OOM）、业务程序模型（BPM）等。

2、主要功能：

创建和管理数据库模型。

生成SQL脚本以创建或更新数据库。

提供丰富的图形化界面，便于理解和设计复杂的数据库结构。

基础操作

1、启动PowerDesigner：

双击桌面上的PowerDesigner图标，启动软件。

2、创建新模型：

点击菜单栏中的“文件” -> “新建模型”。

在弹出的对话框中选择“Physical Data Model（物理数据模型）”，然后点击“确定”。

3、定义模型属性：

在模型属性对话框中，设置模型的名称、代码、描述等信息。

选择目标DBMS（数据库管理系统），如MySQL、Oracle等。

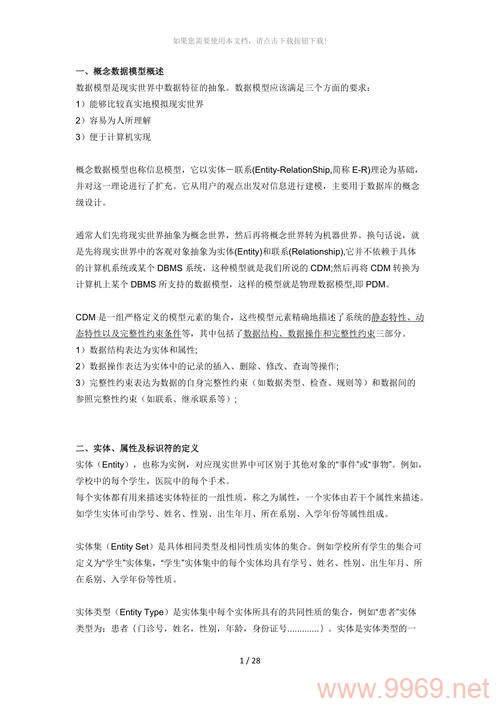

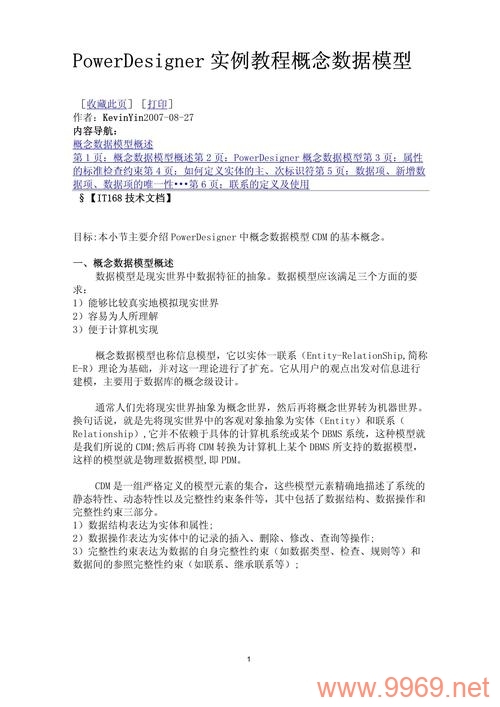

概念数据模型（CDM）设计

1、创建实体：

在工具栏中点击“Entity”图标，然后在图表窗口中点击以创建实体。

双击实体打开其属性对话框，设置实体的名称、代码、描述等信息。

2、定义实体属性：

在实体的属性对话框中，点击“Attributes”选项卡。

点击“添加”按钮，为实体添加属性，并设置属性的名称、数据类型、长度等信息。

3、建立实体关系：

在工具栏中点击“Relationship”图标。

将一个实体拖动到另一个实体上，以建立它们之间的关系。

双击关系线，设置关系的多重性、强制/非强制等属性。

物理数据模型（PDM）设计

1、从CDM生成PDM：

在CDM设计完成后，通过菜单栏中的“Tools” -> “Generate Physical Data Model”将CDM转换为PDM。

2、优化PDM：

根据目标数据库的特性，调整PDM中的表结构、字段类型、索引等。

确保所有表都设置了主键，并为需要关联的表建立外键约束。

生成SQL脚本和文档

1、生成SQL脚本：

在PDM设计完成后，通过菜单栏中的“Database” -> “Generate Database”生成SQL脚本。

在生成选项中，选择要包含的对象（如表、视图、索引等），并设置其他生成选项。

点击“预览”按钮查看生成的SQL脚本，确认无误后点击“生成”按钮保存脚本文件。

2、生成文档：

通过菜单栏中的“Report” -> “Generate Report”生成数据库设计文档。

在报告向导中，选择要生成的报告类型（如RTF、HTML等），并设置报告的内容和格式。

点击“完成”按钮生成报告文件，该文件可用于团队沟通、开发及后期维护。

高级技巧

1、导入现有数据库结构：

可以通过菜单栏中的“File” -> “Reverse Engineer” -> “Database”从现有的数据库中导入表结构。

2、自定义命名规则：

在菜单栏中选择“Tools” -> “Model Options...” -> “Naming Conventions”，可以设置各种对象的命名规则。

3、版本控制：

使用PowerDesigner的版本控制功能，可以跟踪模型的变更历史，并恢复到之前的版本。

通过以上步骤，你可以使用PowerDesigner进行专业的数据库设计，无论是初学者还是有经验的数据库设计师，PowerDesigner都是一个不可或缺的工具，希望这个教程能帮助你更好地掌握PowerDesigner的使用技巧。
